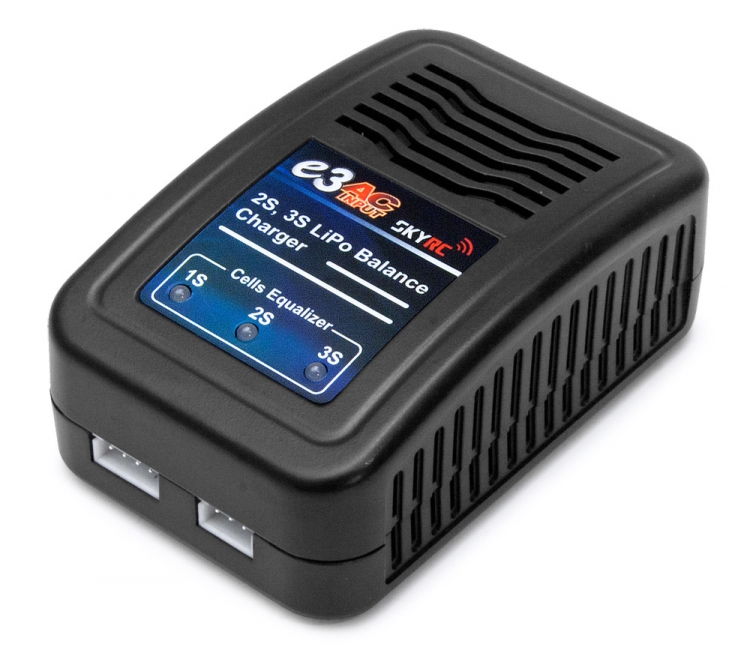

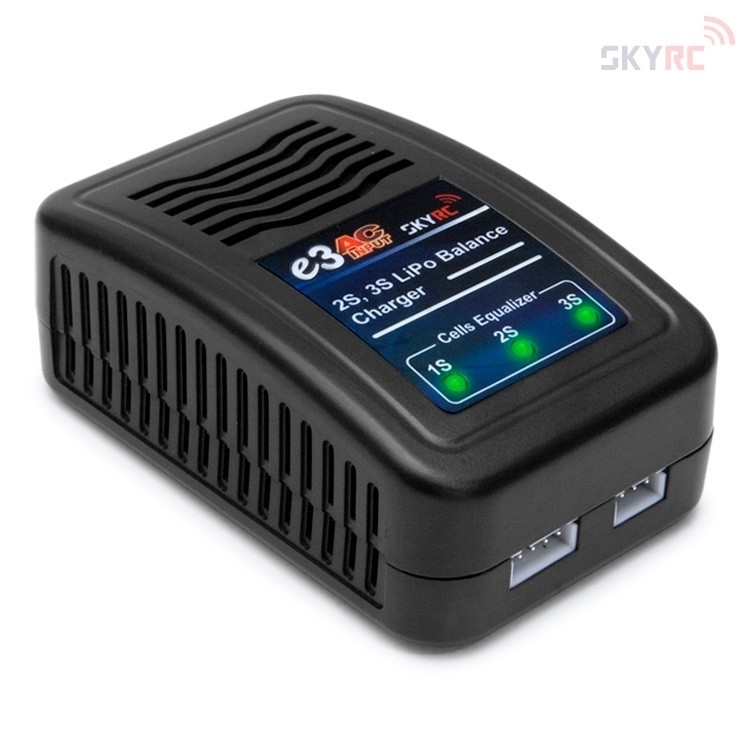

Helppokäyttöinen ja edullinen Li-Po laturi 2-3S lipoakkujen lataamiseen. Lataus tapahtuu XH-tasausliittimen kautta 1.2A virralla.
Tekniset tiedot
- AC Input: 100-240VC,50-60Hz
- Akkutyyppi: LiPo
- Tasausliitin: XH
- Kennojen määrä: 2-3 kennoa
- Lataurvirta: 1.2A Max
- Latausjännite: 4.2V ± 0.02V
- Teho: 11W ± 10%
- Mitat: 88 x 57 x 35mm
- Paino: 103g
Laturin käyttö:
- Kytke virtajohto laturiin.
- Kytke virtajohto pistokkeeseen. Kaikki LEDit palavat vihreänä ja vilkkuvat punaista kun laturi on valmis lataamaan
- Kytke akun tasausjohto tasausliittimeen laturin etupuolella. n. 2 sekunnin kuluttua laturi havaitsee akun jännitteen ja aloittaa lataamisen
- Laturi lataa. LEDit palavat punaisena. Jos akussa on 2 kennoa, LEDit 1 ja 2 palavat punaisena. Jos akussa on 3 kennoa LEDit 1-3 palavat punaisena.
- Kun kenno on täysin ladattu, kyseisen kennon LED palaa vihreänä. Kun kaikkien kennojen LEDit palavat vihreänä, on akku täysin latautunut.
- Irroita akku laturista, jonka jälkeen LEDit palavat vihreänä ja vilkkuen punaisena. Laturi on siis valmis lataamaan seuraavaa akkua.
LED-merkkivalojen selitykset:
| LED Merkkivalo | Latauksen tila |
| LED palaa vihreänä ja vilkkuu punaisena | Laturi on valmis lataamaan |
| LED palaa punaisena | Laturi lataa |
| LED palaa vihreänä | Lataus on valmis |
Virheilmoitukset:
| LED Merkkivalo | Virheen syy |
| Kaikki LEDit vilkkuvat punaisena ja sammuvat 1 sekunnin ajaksi, toistuen | Akkua ei ole liitetty oikein |
| Kaikki LEDit vilkkuvat punaisena kahdesti ja sammuvat 1 sekunnin ajaksi, toistuen | Ylikuormitus tai oikosulku |
| Kaikki LEDit vilkkuvat punaisena neljästi ja sammuvat 1 sekunnin ajaksi, toistuen | Yksittäisen kennon jännite on liian korkea tai liian matala |
| Kaikki LEDit vilkkuvat punaisena kuudesti ja sammuvat 1 sekkunnin ajaksi, toistuen | 300mv ero jännitteessä kennojen välillä |
