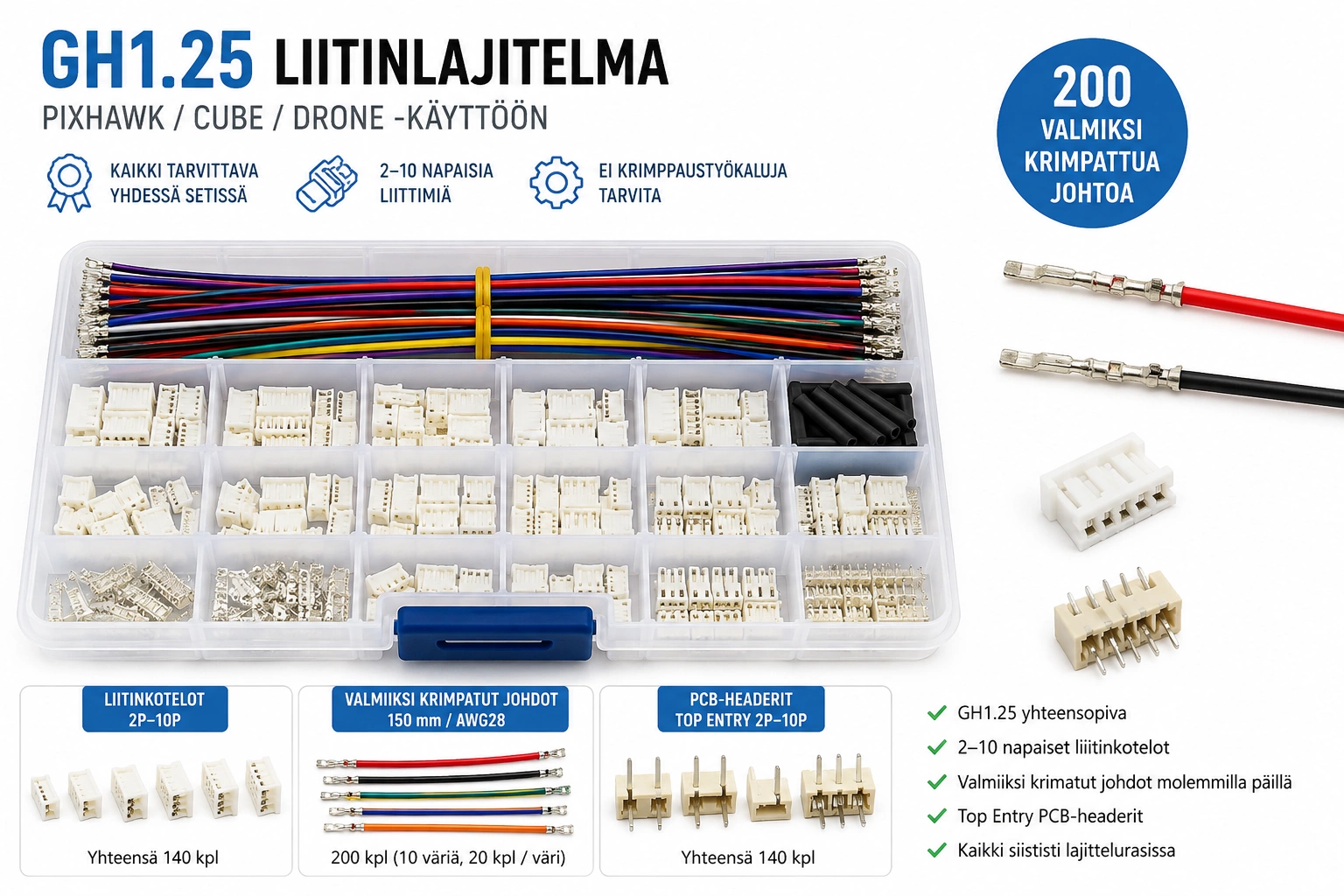

GH1.25 / Pixhawk -liitinlajitelman sisältö
Setti on tarkoitettu erityisesti Pixhawk-, Cube-, drone- ja flight controller -kytkentöihin. Se sisältää GH1.25-liittimet, valmiiksi krimpatut johdot sekä piirilevylle asennettavat vastakappaleet.
-
GH1.25 liitinkotelot 2P–10P
- 2P: 20 kpl
- 3P: 20 kpl
- 4P: 20 kpl
- 5P: 20 kpl
- 6P: 20 kpl
- 7P: 10 kpl
- 8P: 10 kpl
- 9P: 10 kpl
- 10P: 10 kpl
- Yhteensä 140 kpl
-
Valmiiksi krimpatut johdot: 200 kpl
- Pituus 150 mm
- AWG28
- 10 eri väriä, 20 kpl kutakin väriä
- GH1.25-naarasliitinkontakti valmiiksi krimpattuna johdon molemmissa päissä
- Johdot sopivat kaikkiin mukana oleviin 2P–10P liitinkoteloihin
- Krimppauspihtejä ei tarvita
-
BMxxB-GHS-TBT Top Entry / Vertical PCB-headerit 2P–10P
- 2P: 20 kpl
- 3P: 20 kpl
- 4P: 20 kpl
- 5P: 20 kpl
- 6P: 20 kpl
- 7P: 10 kpl
- 8P: 10 kpl
- 9P: 10 kpl
- 10P: 10 kpl
- Yhteensä 140 kpl
Johdot eivät ole valmiiksi liitinkoteloissa, vaan tämä on tarkoituksella tehty näin. Asiakas valitsee tarvitsemansa kotelon, esimerkiksi 6P, valitsee kuusi haluamaansa johtoa ja painaa valmiiksi krimpatut kontaktit koteloon, kunnes ne lukittuvat. Näin samasta setistä voi rakentaa vapaasti erilaisia 2–10-napaisia johtosarjoja ilman krimppaustyökaluja.
Setti sisältää siis yhteensä 140 liitinkoteloa + 200 valmiiksi krimpattua johtoa + 140 PCB-headeria, kaikki yhdessä lajitelmarasiassa.
